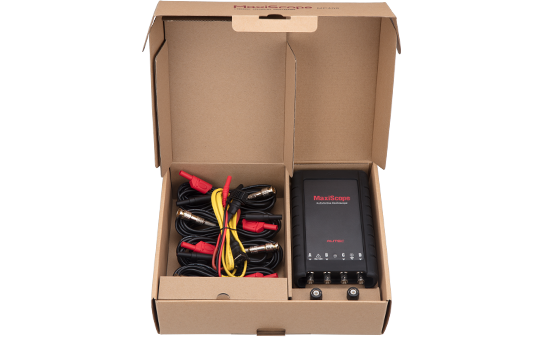

MaxiScope MP408

El MaxiScope MP408 es un Osciloscopio Automotriz de 4 Canales basado en PC. Funciona en conjunto con una PC o con Escáner MaxiSys compatibles. El MP408 se es una potente herramienta de diagnóstico, que ayuda a reconocer el funcionamiento interno de los circuitos electrónicos de los vehículos. Se caracteriza por tener un diseño de Interfaz al usuario fácil de usar, además de sus incomparables especificaciones de hardware que permiten 20 MHz de ancho de banda y 20 a 80 MS/s en velocidad de muestreo. Con el MP408 puede medir y probar virtualmente todos los componentes y circuitos eléctricos y electrónicos de cualquier vehículo moderno. La alimentación de energía del MaxiScope MP408 se obtiene directamente del puerto USB conectado a la PC, haciendo que el uso del sistema sea más funcional y portátil para sus usuarios.



  • image 0
  • image 0


  • 1. Configuración automática a un clic en las Escalas de Voltaje y base de Tiempo

  • 2. Aplicable a todas las marcas y modelos de vehículos modernos

  • 3. Es compatible con los estándares de bus de datos LIN, CAN y FlexRay

  • 4. Lee y muestra las señales eléctricas en formas de onda de alta resolución

  • 5. Permite edición manual de la pantalla de presentación de parámetros en medición

  • 6. Guarda y reproduce datos de formas de onda

  • 7. Panel de control con los 4 canales codificado por color

  • 8. Diseño intuitivo de la interfase al usuario, que incluye un ajuste simplificado del punto de Disparo (Trigger) y que presenta la información en escala de tiempo real

  • 9. Alimentación directa por conexión USB

  • 10. Actualización de software gratuita en línea por internet

  • 11. Diseño portátil, con carcaza fuerte y funda de caucho protectora

Resolución vertical

12 bits
Canales4
Ancho de banda       20MHz
Precisión1%
Sensibilidad10mV/div to 20V/div
Interfaz de PC

 USB 2.0 – Cable incluido

Requisitos de alimentación

 Alimentación por el puerto USB

Intervalos de entrada (escala completa)   ±50 mV a ±100 V en 11 intervalos
Resistencia de entrada

1 MΩ en paralelo con 22 pF

Tipo de entrada

conector BNC de un extremo

Toma de entrada     CA/CC seleccionable por software
Protección de sobrecarga

±200 V en entrada única

Memoria de búfer    Muestras de 32 MB compartidas entre los canales activos
Búfer de forma de onda

Hasta 1000 formas de onda

Intervalos de base temporal

100 ns/div a 1000 s/div

Intervalo de temperatura de funcionamiento
0 °C a 50 °C (15 °C a 40 °C para la precisión indicada)
Intervalo de temperatura de almacenamiento -20 °C a +60 °C
Intervalo de humedad de almacenamiento      5 % a 95 % HR, sin condensación
Dimensiones190X115X38mm
Peso< 0.5kg
Tasa de muestreo máxima (Una captura)

1 o 2 canales en uso

80MS/s
3 o 4 canales en uso20MS/s

  • Características

  • Especificaciones
  • Resolución vertical

    12 bits
    Canales4
    Ancho de banda       20MHz
    Precisión1%
    Sensibilidad10mV/div to 20V/div
    Interfaz de PC

     USB 2.0 – Cable incluido

    Requisitos de alimentación

     Alimentación por el puerto USB

    Intervalos de entrada (escala completa)   ±50 mV a ±100 V en 11 intervalos
    Resistencia de entrada

    1 MΩ en paralelo con 22 pF

    Tipo de entrada

    conector BNC de un extremo

    Toma de entrada     CA/CC seleccionable por software
    Protección de sobrecarga

    ±200 V en entrada única

    Memoria de búfer    Muestras de 32 MB compartidas entre los canales activos
    Búfer de forma de onda

    Hasta 1000 formas de onda

    Intervalos de base temporal

    100 ns/div a 1000 s/div

    Intervalo de temperatura de funcionamiento
    0 °C a 50 °C (15 °C a 40 °C para la precisión indicada)
    Intervalo de temperatura de almacenamiento -20 °C a +60 °C
    Intervalo de humedad de almacenamiento      5 % a 95 % HR, sin condensación
    Dimensiones190X115X38mm
    Peso< 0.5kg
    Tasa de muestreo máxima (Una captura)

    1 o 2 canales en uso

    80MS/s
    3 o 4 canales en uso20MS/s
  • Videos
  • Comparación
  • Descargas

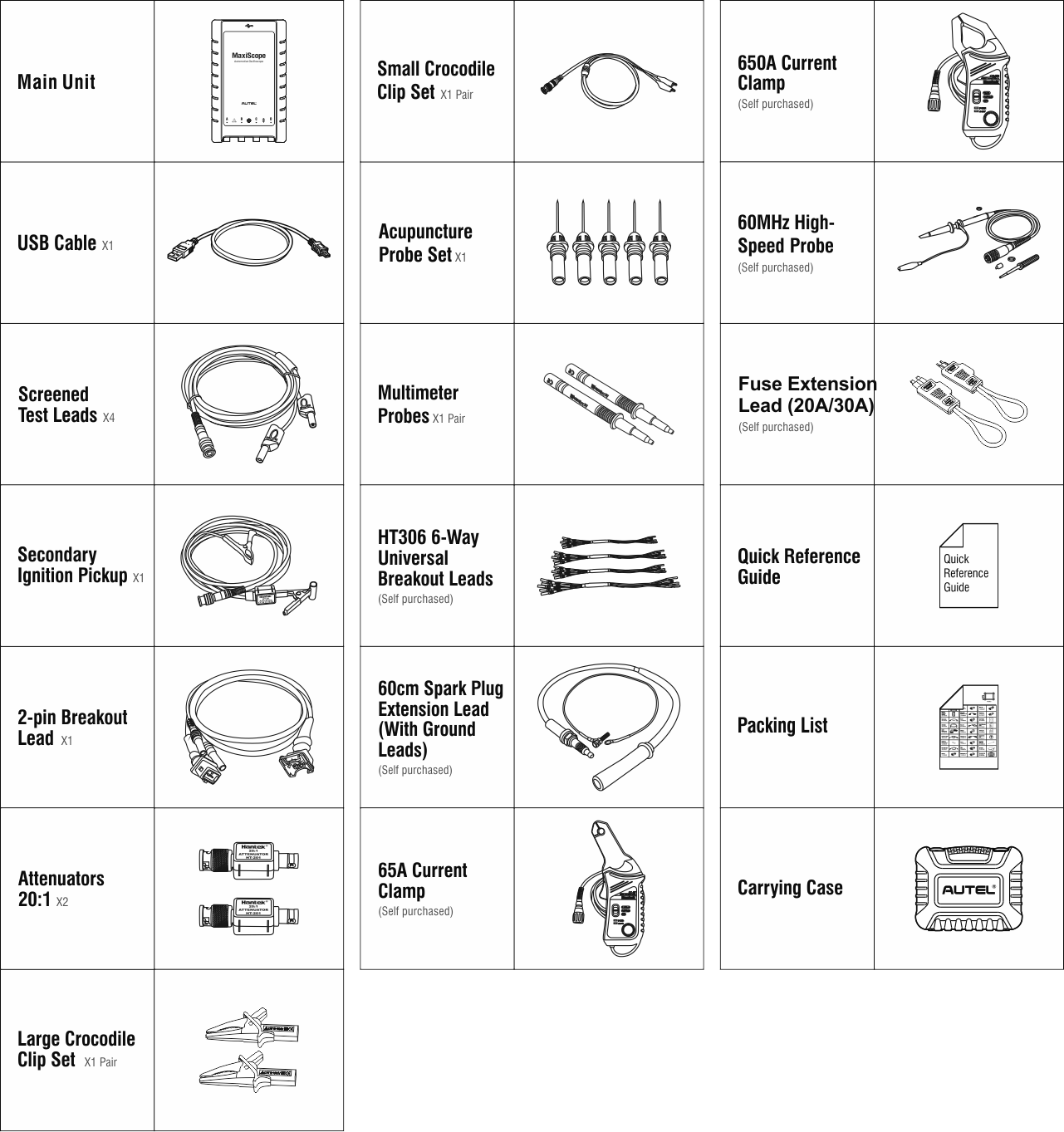

  • Accesorios
